Как собрать коробку передач мотороллера Тула Т-200М Работа деталей и механизмов коробки передач Коробка передач мотороллера Т-200М — сложный узел. И очень многих наших читателей ставит в тупик вопрос: как правильно разбирать и собирать ее?

• Сборка Коробки Передач Мотороллера Муравей
• Порядок Сборки Коробки Передач Мотороллера Муравей

Чтобы знать это, недостаточно сведений только о последовательности сборки и инструменте, нужно подробно ознакомиться с коробкой, с работой ее деталей и механизмов. По просьбе редакции рассказывают о коробке Т-200М инженеры В. Камерилов и Л.

Приступая к рассказу об устройстве, хочется, чтобы читатели внимательно ознакомились с этой таблицей. В дальнейшем, при сборке, она окажет вам услугу. Вал Номер шестерни (по рис. 1) Число зубьев Передача Первичный 3 4 5 6 9 14 17 20 I II III IV Вторичный 10 11 12 13 18 21 23 27 IV III II I Коробка передач состоит из двух валов, четырех пар шестерен и механизма переключения шестерен. Внутреннее расположение валов и шестерен в коробке передач Первичный вал 1 (рис. 1) коробки передач опирается на два шариковых подшипника 2 и 7, запрессованных в отверстия левой и правой половин картера. Он имеет сквозное отверстие, через которое проходят штоки механизма сцепления.

За одно целое с валом выполнена шестерня 3 первой передачи. На первичном валу свободно вращаются шестерня 4 второй передачи и шестерня 6 четвертой передачи. Эти передачи включаются при помощи подвижной шестерни 5 третьей передачи, которая перемещается на шлицах первичного вала. Вторичный вал 9 коробки передач установлен на роликовом 14 и шариковом 8 подшипниках, запрессованных в отверстиях картера. На вторичном валу свободно вращаются шестерня 13 первой передачи и шестерня 11 третьей. Шестерня 10 четвертой передачи неподвижна. Она закреплена на валу при помощи прессовой посадки.

→Сборка КПП ТМЗ. Подбор поршня на Муравей. Ремонт мотора от Муравья ч.1.. Мотороллер Муравей! Доработка коленвала. Alpha 110 (ремонт коробки передач). Как собрать коробку пердач у мотроллера муравья. Ремонт и обслуживание мотороллера «Муравей». Сборка коробки передач. Коробку передач.

Шестерня 12 второй передачи, перемещаясь на шлицах вала, включает попеременно первую и третью передачи. Передачи включаются в такой последовательности. Нейтральная передача, при которой вторичный вал не вращается, будет включенной в том случае, когда шестерни 5 и 12 находятся в среднем положении и их кулачки не входят в зацепление с кулачками соседних шестерен. При включенном механизме сцепления вращение первичного вала коробки передач через шестерню 3 передается на шестерню 13.

Схема переключения передач: а — первая, б — вторая; в — третья; г — четвертая Первая передача включается в тот момент, когда кулачки шестерни 12 при ее перемещении влево по шлицам вторичного вала войдут в зацепление с кулачками шестерни 13. При этом шестерня 5 находится в нейтральном положении (рис. Вторую передачу (см.

2,б) получают, передвигая подвижную шестерню 5 (см. 1) влево по шлицам первичного вала. Ее кулачки входят в зацепление с кулачками шестерни 4, которая находится в постоянном зацеплении с шестерней 12, причем последняя при этом отходит в среднее (нейтральное) положение. В этом случае усилие с первичного вала на вторичный будет передаваться через шестерни 4 и 12. Третья передача будет включена после перемещения шестерни 12 вторичного вала вправо, когда ее кулачки войдут в зацепление с кулачками шестерни 11.

Одновременно шестерня 5 отводится в нейтральное положение. Вращение передается через шестерни 5 и 11 (см. При перемещении шестерни 5 вправо до зацепления с кулачками шестерни 6 включится четвертая передача (см. Тем самым вращение с первичного вала на вторичный передается через пару шестерен 6 и 10. Подвижная шестерня 12 вторичного вала находится в это время в нейтральном положении.

Механизм переключения передач Все эти переключения осуществляются при помощи специального механизма (рис. Включение происходит последовательно при нажатии на заднее плечо двухплечего рычага переключения. Рычаг поворачивается вокруг своей оси и увлекает за собой тягу, которая поворачивает валик переключения 1. На валике 1 на шлицах установлен кривошип 3 с собачкой 4, имеющей два выступа. На нем же свободно посажен зубчатый сектор 7 с храповиком, соединенный с барабаном переключения 9, и возвратная пружина 6. Барабан переключения имеет на своей поверхности два фигурных паза. На него надеты вилки переключения 10 и 11, входящие в кольцевые проточки подвижных шестерен первичного и вторичного валов.

Таким образом, при повороте валика движение передается на кривошип с собачкой. Один из выступов собачки входит в соответствующую впадину храповика сектора, который поворачивает барабан переключения.

Барабан, в свою очередь, заставляет передвигаться в осевом направлении вилки переключения, которые включают или выключают подвижные шестерни на валах. Чтобы удержать барабан переключения в каком-либо определенном положении, служит фиксирующее устройство. Оно состоит из фиксирующего диска 12, фиксатора 13 с роликом и пружины 2, прижимающей фиксатор к диску. При сборке коробки передач потребуются выколотка из мягкого цветного металла или дерева для запрессовки подшипников и первичного вала и отвертка для проверки вращения шестерен и затяжки винтов, стягивающих половины картера. В момент сборки шестерни и механизм переключения должны быть расположены так, как при включенной четвертой передаче. Сначала нужно запрессовать в картере подшипники и опорные втулки.

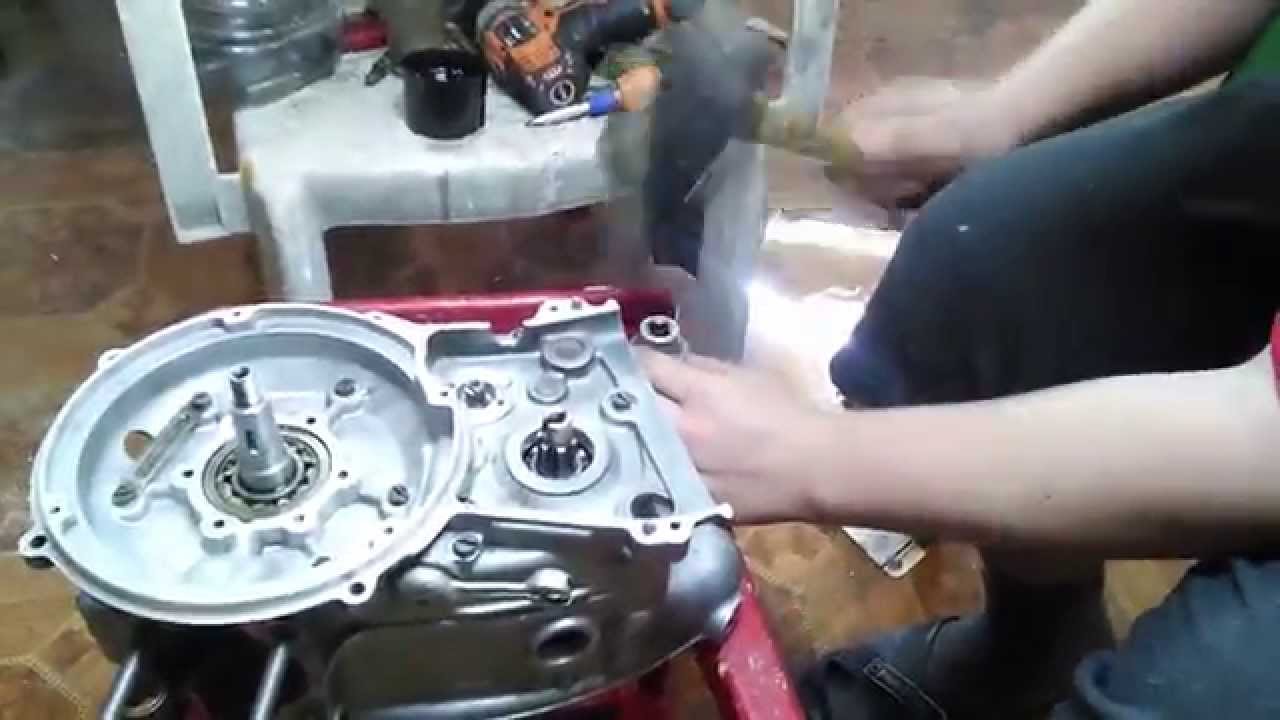

Только после этого можно приступить непосредственно к сборке самой коробки. В левую половину картера, в шарикоподшипник 2 (см. 1) легкими ударами выколотки вставляют первичный вал в сборе с шестерней 4. Одновременно следует вложить шестерню 13 первой передачи вторичного вала в картер, введя ее в зацепление с шестерней 3.

Затем нужно собрать барабан переключения передач 9 (см. 3) с вилками переключения 11 и 10 и фиксирующим диском 12. В вилку 11 переключения второй и четвертой передач вставить проточкой шестерню 5 (см. 1), а в вилку 10 (см. 3) переключения первой и третьей передач — шестерню 12 (см.

После этого барабан переключения вместе с шестернями нужно вставить в опорную втулку левой половины картера и одновременно пропустить через шестерню 5 первичный вал. Далее вставляют вторичный вал в сборе, пропускают его через шестерни 13 и 12 в роликоподшипник вторичного вала. Наконец, на первичный вал надевают шестерню 6. После проделанной работы, вращая вторичный вал отверткой, вставленной в торцовый паз, проверяют работу шестерен. Они должны вращаться без заеданий. Прежде чем установить валик 1 переключения передач (см.

3), необходимо сделать следующее: надеть на валик переключения кривошип 3 в сборе с собачкой 4, пружину 2 возврата валика, ролик фиксатора 13 диска переключения передач. Теперь, вставляя валик в левую половину картера, необходимо обратить внимание на то, чтобы ролик фиксатора вошел во впадину диска барабана переключения при таком положении, когда вилка 11 введет в зацепление шестерню 5 (см. 1) торцевыми кулачками с шестерней 6. Пружину 2 возврата валика (см. 3) нужно завести одним концом в проточку картера, а второй конец упереть в рычажок ролика фиксатора 13. Далее надеваем на валик 1 сектор и смотрим, чтобы первый правый зуб сектора вошел в зацепление с шестерней барабана переключения. Только теперь надеваем на сектор переключения пружину возврата собачки и разводим концы пружины для соединения с пальцем, на котором сидит собачка.

До соединения левой половины картера с правой необходимо положить между ними прокладку, пропитанную в бакелитовом лаке или автоле, а на барабан переключения и вал переключения надеть опорные шайбы 8 и 5. Картер соединяют легким постукиванием по правой его половине. При этом следует обратить внимание на то, чтобы фиксатор собачки прошел между концами пружины возврата и зафиксировал ее. Под стягивающие винты необходимо положить шайбы и равномерно затянуть их отверткой.

КАМЕРИЛОВ, Л. БОЯРНИКОВ, инженеры 1965N12P24-25 Связь с администрацией: admin@roker.kiev.ua.

Ни для кого не секрет, что инженеры тульского завода создали технику, с которой обычному владельцу приходится почувствовать себя механиком. Вот и по сей день, найдя очередную проблему, хозяину Муравья приходится брать в руки инструмент, вспоминая горе-инженеров. Одной из основных проблем является двигатель мотороллера Муравей, ремонт которого производится в большинстве случаев поломок.

Династартер Однако не только двигатель может заставить мотолюбителя наглядно увидеть все составные части своего мотоцикла. Самая распространенная проблема заключается в неполадках династартера. Его, инженеры тульского завода, установили в Муравья, вместо обычного генератора переменного тока.

Чем же он так важен? Если вы заметили, горящую на панели приборов, красную лампочку во время работы мопеда, значит, у вас кончается зарядка.

Происходит это потому, что генератор не вырабатывает переменный ток. Для начала в такой ситуации необходимо проверить целостность проводов, подсоединенных к династартеру и реле-регулятору. Если все в порядке, значит, проблема заключается непосредственно в династартере.

У него могут быть три основных причины неполадок:. затруднение работы ротора (попадание в коллектор грязи или скопление пыли);. зависание, либо износ щеток;. нарушение целостности электрооборудования. Поскольку в большинстве случаев работа династартера затруднена из-за загрязнения коллектора, стоит провести несложную разборку по инструкции, описанной в книге по эксплуатации мопеда.

Главные правила при работе – это аккуратность и чистота. После разборки обязательно хорошо промойте все детали в бензине и смажьте трущиеся детали и ни в коем случае не бросайте запчасти. Сборка двигателя В отличие от династартера, ремонт двигателя мотороллера Муравей своими руками сложно выполнить по книге эксплуатации. Поэтому стоит обратиться к советам опытных владельцев мотоциклов. Чаще всего, разбирать двигатель приходится при неполадках механизмов сцепления, работе коробки передач, а также износа коленчатого вала, подшипников или сальников. Самое главное правило – не бояться разбирать двигатель самостоятельно.

Воспользовавшись данной инструкцией, разборка и сборка двигателя мотороллера Муравей не составит труда. Итак, порядок действий при разборке двигателя:. Для начала, подготовьте рабочее место. Если хотите добиться правильной и беспроблемной работы, держите все детали в чистоте и порядке.

Запоминайте и комплектуйте порядок разборки. Первым делом снимаем двигатель с рамы. Для этого понадобится снять несущий капот, закрывающий мотор. Проще говоря, необходимо открутить дефлектор, улитку и провода: высоковольтный, плюсовой и массу. Откручивать можно в любом порядке.

Поставьте мопед на любую скорость, скрутите гайку, фиксирующую династартер на коленчатом валу и, зажав тормоз, выпрессовывайте его. Оставив мотороллер на скорости, отвинтите гайку, расположенную на ведущей звезды. Снимите статор генератора, открутив 4 винта, и выньте кембрик с идущими от него проводами. Затем переходим к снятию тяги тросу сцепления и рычагу кикстартера. Теперь задача состоит в снятии глушителя. Для этого понадобится специальный фигурный ключ. В некоторых случаях глушитель скреплен с цилиндром двумя обычными болтами.

Слейте масло с коробки передач, открутив сливной болт. Затем открутите три точки закрепляющих двигатель. Теперь нужно открутить цилиндр, закрепленный на 4 гайки, расположенных на головке.

Сборка Коробки Передач Мотороллера Муравей

Снимите головку и поставьте цилиндр вертикально, вверх открытой частью. Поршень можно оставить в коленчатом вале, если не требуется его замена. В противном случае, нужно вытащить стопорные кольца, после чего выбить палец. Теперь снимите втулку на вторичном валу, там, где ранее была ведущая звезда.

Порядок Сборки Коробки Передач Мотороллера Муравей

Открутите «цветочек» с закрепленным правым сальником коленчатого вала. Затем отсоедините крышку кикстартера, закрепленного упорным болтом и 5-ю винтами. Далее снимается сцепление. Центральный регулировочный винт можно не трогать, а расположенные вокруг него 3 пальца с гаками необходимо открутить. Вытащите все расположенные внутри диски сцепления и снимите рычаг сцепления, закрепленный на один болт. Рычаг необходимо вынуть вместе с пружиной.

Отбейте с помощью зубила стопорные шайбы коленчатого вала, корзины сцепления и вытащите штоки и шарики. После этого вся конструкция снимается. Теперь двигатель можно разъединить на половины, нужно лишь выкрутить все соединяющие винты. Когда все детали отсоединены, можно заняться проблемным участком, в котором возникли неполадки. О том, как собрать двигатель мотороллера Муравей, более подробно можно посмотреть в наглядном видео в конце статьи.

Суть сборки в обратном порядке действий, но важно закручивать детали с определенным усилием и синхронизировать запчасти с отметками. Ни в коем случае не стоит собирать двигатель без подробных инструкций, написанных производителем. При частых поломках, владельцы задумываются, какой двигатель можно поставить на мотороллер Муравей. Вместо родного мотора можно использовать китайские аналоговые двигатели. Поскольку у Муравья множество копий в азиатских странах, замена двигателя может стать отличным вариантом сэкономить при необратимой поломке. Правда придется самостоятельно сделать крепления и, в некоторых случаях, переделать мост под левое расположение цепи. Это не очень сложно, учитывая, что на тульском заводе предусмотрели возможность перестановки моста.
